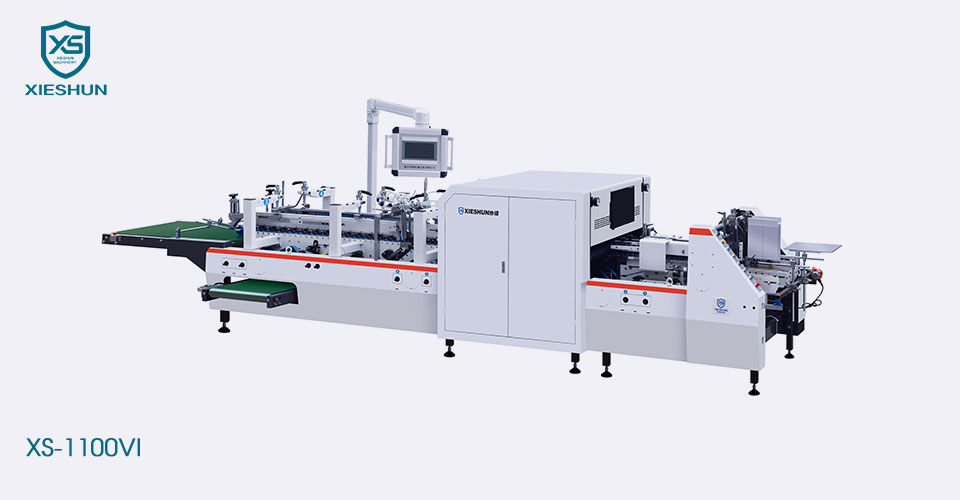

XIESHUN leverandør Offline Visual Inspection XS-1100VI udfører en omfattende inspektion af en række forskellige trykfejl (såsom manglende tryk, blækprikker), farvevariationer, fejlregistreringer, udstansningsfejl, prægningsforskydninger osv. på kortæsker med forskellige specifikationer under kassesamlingsprocessen.
Denne offline AOI-inspektionsmaskine har dynamiske detektionsnøjagtighedsjusteringsmuligheder, hvilket muliggør præcis kalibrering af inspektionsnøjagtigheden i forskellige zoner under testprocessen. Dette sikrer, at produktionseffektiviteten forbliver upåvirket, hvilket forhindrer enhver potentiel negativ påvirkning på grund af unøjagtige inspektioner.
Desuden inkorporerer AOI Inspection-systemet regional læringskapacitet, hvilket gør det muligt at lære af lokale områder under inspektioner og forhindrer spildproblemer, der stammer fra inkonsekvent udskriftskvalitet i ikke-kritiske zoner.
Derudover har systemet automatisk lagring og klassificering af detekterede data, hvilket letter let historisk datahentning og statistisk analyse.
| Nettovægt: | omkring 2500 kg |
| Samlet størrelse: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Strømforsyning: | 17 kW |
| Luftforbrug: | 6 Pa |
☞ Detekter omfattende forskellige defekter (manglende tryk, blækpletter), farveforskel, overtryk, udstansningsafvigelse, prægningsafvigelse osv. på kartonkasser under limning.
☞ Systemet har funktionen til dynamisk at justere inspektionsnøjagtigheden, hvilket er praktisk til at finjustere inspektionsnøjagtigheden af forskellige områder under inspektionsprocessen for at undgå at påvirke produktionseffektiviteten.
☞ Systemet har funktionen af regional læring. Under inspektionsprocessen kan den fokusere på lokale områder for at lære at undgå spildproblemet forårsaget af ustabil udskriftskvalitet i ikke-nøgleområder.
☞ Systemet har funktionen til automatisk at lagre og klassificere inspektionsdata til praktisk historisk forespørgsel og statistik.
Udstyrs ydelsesindikatorer
| Projekt | Indikator |
| Normal printstations billednøjagtighed: | 0,11 mm × 0,125 mm |
| Prægestations billednøjagtighed: | 0,05 mm × 0,125 mm |
| Kodeinspektionsstation: | Den mindste stregkode på 18 mm kan detekteres |
| Maksimal detektionsstørrelse: | 500 mm × 420 mm |
| Minimum detektionsstørrelse: | 90 mm × 90 mm |
| Minimum spotareal: | 0,08 mm2 |
| Farveforskel: | △E ≧ 3 |
| Registreringshastighed: | 220m/min |
Udstyrsfunktioner
| Projekt | Fungere |
| Defekt påvisning | Manglende print, snavsede pletter osv.: Minimum detektionsområde på forsiden: ≧0,08mm2 Overmaling, optisk olie, konkave og konvekse defekter: Areal ≧2mm2 Varmstempling defekt minimum detektionsområde: ≧0,08mm2 Registrering af overtryksafvigelse: ≧0,1 mm Detektion af udstansningsafvigelse: ≧0,1 mm Stregkodefejl: Læsning: fejlkode, dubletkode Tegnregistrering: forkert ord, manglende ord, svarende til stregkode Udseenderegistrering: pletter, brudte linjer, forvrængede stregkoder, stregkode, sort stregdefekt Lokal farveforskeldetektion △E ≧ 3 Elab |
| Defektklassificering | Defektdetekteringsstandarden er problemfrit justeret. For hver defekt kan defektdetekteringsstandarden indstilles ved manuelt at trække i rullepanelet. |
| Nem modellering | Modelleringstiden for udskiftning af et produkt er 3-5 minutter; Brug et wizard-modelleringsskema til at opdele hele modelleringsprocessen i flere indbyrdes forbundne trin, der guider operatører til at implementere modelleringsoperationer trin for trin |
| Defekt display | Realtidsvisning af defektbilleder af de inspicerede produkter, defektforekomstplaceringer og defektskalainformation |
|
Feeder Uafhængig servomotor driver den variable fødehastighed. Justerbare vibrerende motorer. Sidepanelerne kan justeres minutiøst i bredden af emnet.. |
|
Justering Uafhængig sektion med en uparallel nedre holder, der fører kassen til et parallelt gelænder, der tillader en perfekt justering af emnet. |
|
Online inspektionsmodul Højhastigheds billedbehandling computer arbejdsstation. Visual Inspection Software System: Specialiseret visuel inspektionssoftware PrintingPlus (version V5.0) Softwaremodul til generel defektdetektion (version V1.0) Højhastighedsvisuel billedbehandlingsenhed med japansk importerede optiske linser og canadisk-specifikke printinspektionsskabe. |
|
Defekt æske indsamlingsafdeling • De øvre og nedre remme drives af et multi-V-rems transmissionssystem for at undgå ridser under transport. • Pneumatisk udløseranordning for at minimere ridser på kasser. • Dobbeltsporet opsamlingssystem efter anmodning. |
|
Leveringssektion Automatisk og manuel hastighedsvariation i koordinering med en fotocelle. Forarbejdet materiale |
| Model | XS-1100VI | |
|
A | 170-1100 mm |
| B | 100-900 mm | |
| E | 70-540 mm | |
|
A | 170-1050 mm |
| B | 170-900 mm | |
| E | 80-540 mm |
