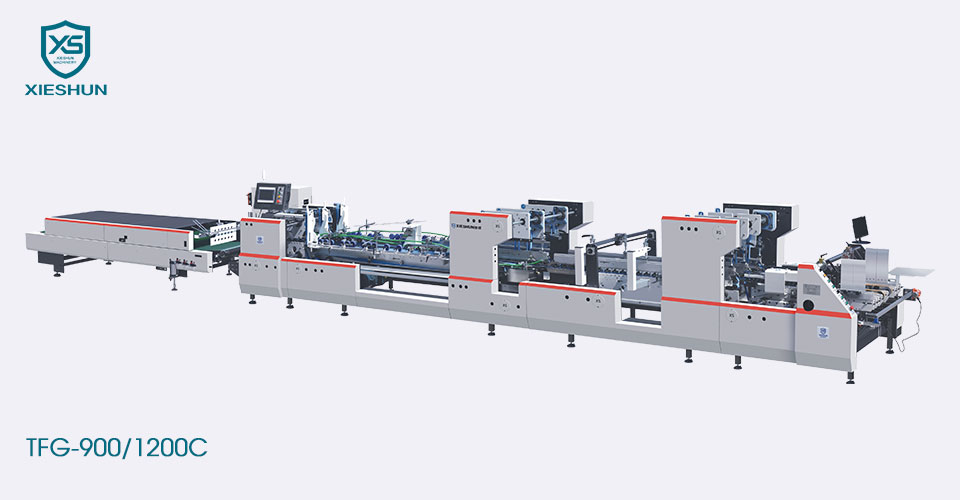

TFG-900/1200C 4/6 Corner High Speed Folder Limer-serien er ideel til arbejde med mellemstore og store kasser i den tunge emballageindustri. Dens design inkluderer drevne øvre bærere, hvilket gør den præcise foldning og lukning af mikrofløjte og korrugerede kasser nemt. Sammenklappelig indvendig løft valgfri funktion, hurtig udskiftning af tilbehør, nem opsætning sammen med hurtigere produktionshastighed, garanterer en høj produktivitet og arbejdskvalitet. Mød det mest krævende emballagemarked.
| Model | TFG-900 C | TFG-1200 C |
|---|---|---|
| Egnet materiale | 200-800g/㎡pap og N/F&E bølgepap | |
| Hastighedsområde | 0-400m/min | |
| Indgående hastighed | 30m/min | |
| Maks. emnebredde | 900 mm | 1200 mm |
| Dimension (L) | 15800 mm | 15800 mm |
| Dimension (B*H) | 1400mm×1900mm | 1850mm×1900mm |
| Mekanisk vægt | 9T | 10T |
| Mekanisk kraft | 23,2kw | 23,2kw |
| Komprimeret luft | 6 bar | |
| Luftkompressorkapacitet | 10㎡/t | |
| Lufttankens kapacitet | 60L | |
| Model |
|
TFG-900 C | TFG-1200 C |
|---|---|---|---|
|
A | 160-900 mm | 170-1200 mm |
| B | 100-900 mm | 100-900 mm | |
| E | 70-440 mm | 70-560 mm | |
|
A | 170-850 mm | 170-1050 mm |
| B | 170-900 mm | 170-900 mm | |
| E | 80-440 mm | 80-560 mm | |
|
A | 160-850 mm | 160-1050 mm |
| B | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm | |
|
A | 270-700 mm | 330-1020 mm |
| B | 160-450 mm | 160-450 mm | |
| H | 25-120 mm | 25-120 mm | |
|
A | 270-700 mm | 330-1020 mm |
| B | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm |
|
Feeder ◆ Venstre og højre sideskærme er nemme at løfte. ◆ Papirfremføringsbåndet på papirfremføringsenheden kan justeres uafhængigt for at sikre jævn og stabil papirfremføring. ◆Servomotor, uafhængig hastighedsregulering for at sikre ensartet papirafstand. ◆Papirføde sugeanordning (valgfrit). |
|
Justering ◆Det pap, som papirfremføringsafdelingen udsender, korrigeres og guides af korrektionsafdelingen for at få pappet til at køre i en lige linje. ◆ Korrektionsafdelingens øvre trykdrev kan justeres op og ned for at tilpasse sig forskellige paptykkelser og give stabilitetsgaranti. |
|
Forfoldningssektion ◆De segmenterede venstre og højre øvre bælteplader kan justeres efter produktkrav, hvilket er hurtigt og effektivt. ◆Det kan effektivt fuldføre 180-graders forfoldning af kartonen på linje 1 og 135-graders forfoldning af 3. linje for at optimere den endelige formningseffekt. ◆ Selvkørende øvre bærere, præcis foldning til bølgepapkasser |
|
Lås bund Tre grupper af transportbåndsstruktur, segmenteret øvre båndpladefunktion, kan effektivt overvinde problemerne i produktionen af specialformede kasseprodukter. Den midterste øvre bælteplade er aftagelig og kan adskilles og fejlfindes i henhold til produktkrav. |
|
4&6-hjørnet enhed ◆Den elektroniske foldekrog drevet og styret af den intelligente servomotor er installeret på to uafhængigt styrede servoakser for nøjagtigt at styre foldningen af alle kasseklapperne. ◆Det kan producere fire-hjørne og seks-hjørne kasser og andre forskellige typer. ◆Menneske-maskine-grænsefladen er intelligent indstillet, nem at betjene, intuitiv og let at forstå.
|
|
Nedre limenhed ◆Mekaniske venstre og højre nederste limcylindre, med separat design af limhjul og limcylinder, høj hastighed uden limkastning, nem at rengøre og vedligeholde. ◆ Limskiven er 5 mm bred og kan udskiftes afhængigt af produktet. |
|
Foldesektion ◆3-plade transmission bælte struktur. ◆Venstre og højre ydre foldebåndshastigheder kan finjusteres uafhængigt for at sikre formnøjagtighed. ◆ Selvkørende øvre bærere, præcis foldning til bølgepapkasser |
|
Overførselssektion ◆Separat motor med uafhængig frekvenskonvertering. ◆Den øvre og nedre remforlængerjustering er enkel og nem at betjene. ◆ Udstyret med højhastigheds elektronisk kicktæller. |
|
Kontrolpanel ◆ Adopter 10-tommer stor skærm, nem og intuitiv betjening. ◆ Flere sprog er tilgængelige. ◆Hukommelsesfunktion og fjernbetjening (ekstraudstyr). |
|
Transportør ◆I automatisk tilstand indstilles boksafstanden, båndhastigheden og værtshastigheden er proportionalt forbundet, og bæltet bevæger sig, når fotoelektrikken registrerer boksen. ◆I manuel tilstand bevæger bæltet sig med konstant hastighed og påvirkes ikke af værtens hastighed. ◆Trykdelen anvender pneumatisk presning, trykkontrollen er mere præcis, og produktbindingseffekten er mere garanteret. |
